下路桁形式 施工順序 説明動画

1：立坑築造

  • シートパイル、親杭打設
  • 立坑掘削
  • タイロッド、グラウンドアンカー打設
  • 据付定規取付け

2：PCR桁推進工

  • 推進架台組立
  • 推進機据付
  • 床版部・側壁部ＰＣＲ桁推進

3：目地施工

  • 継手目地の高圧洗浄
  • 無収縮モルタル充填

4：橋台築造工

  • 箱型ラーメン橋台築造
  • PC鋼材挿入及び緊張

5：内部の掘削

  • 内空断面掘削
  • 内部目地の施工

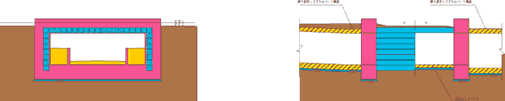

6：完成

  • 内部コンクリート打設
  • 明り部ボックスカルバート構築
  • 土留撤去
  • 土留撤去
