トンネル形式・施工例

PC横締め閉合トンネル形式

第一ホテル連絡車路

※画像をクリックすると拡大図がご覧になれます。

工事概要
事業主体 三菱地所株式会社
施工者 清水建設株式会社
工事場所 東京都千代田区内幸町地先
土被り 10.0m
土質 砂混りシルト
断面・形状 W:6.1m × H:5.1m × L:16.0m
竣工年度 平成8年

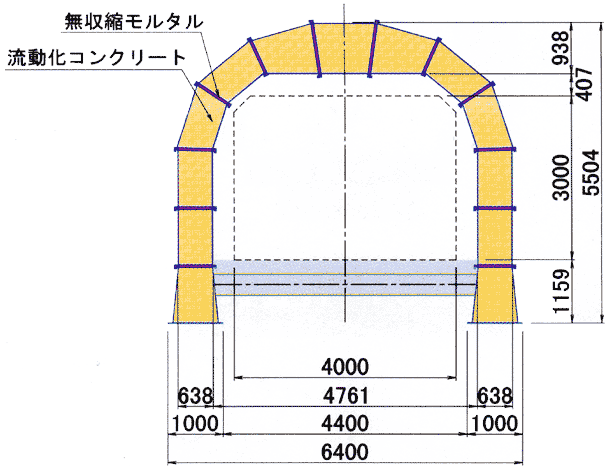

馬蹄形トンネル形式

※画像をクリックすると拡大図がご覧になれます。

東名緑人道橋
工事概要
事業主体 神奈川県横浜市 土被り 1.8m
発注者 日本道路公団東京第一建設局
横浜工事事務所
土質 ローム
施工者 東急建設(株)・(株)地崎工業共同企業体 断面・形状 W:4.0m × H:3.0m × L:41.0m
工事場所 東名高速道路横浜緑インター 竣工年度 平成8年

円形閉合トンネル形式

※画像をクリックすると拡大図がご覧になれます。

比留川トンネル
工事概要
事業主体 神奈川県 土被り 4.2m
発注者 東海旅客鉄道株式会社 土質 砂質土
施工者 JR東海建設・西松建設共同企業体 断面・形状 φ:3.8m × L:31.0m
工事場所 東海道新幹線新横浜・小田原間 竣工年度 平成10年
